鹤管 您现在的位置:网站首页>公司产品>鹤管

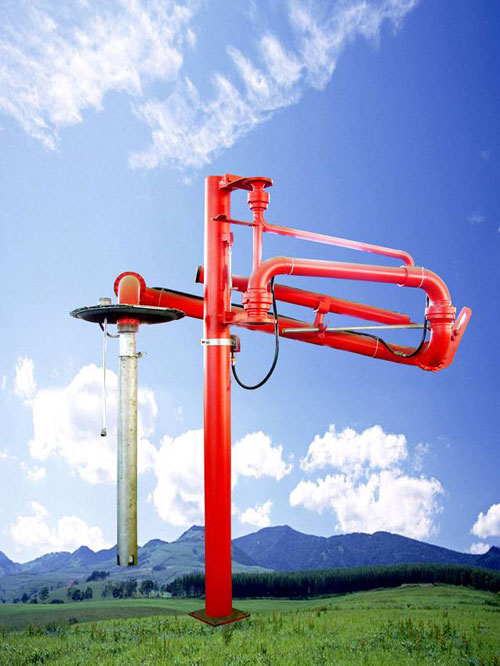

鹤管是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。是一种可以伸缩移动的管子,多用于石油、化工码头液体装卸,管内介质如油、水等。

鹤管是石化行业流体装卸过程中的专用设备。 它采用旋转接头与刚性管道及弯头连接起来,以实现火车、汽车槽车与栈桥储运管线之间传输液体介质的活动设备,以取代老式的软管连接,具有很高的安全性,灵活性及寿命长等特点。

产品符合GB 50074-2002《石油库设计规范》标准,是收发油料工艺中一种理想的专用设备,也可广泛用于化学工业及其他行业收发各类液体原料。

鹤管分:汽车装卸鹤管、火车装卸鹤管、飞机装卸鹤管、桶装鹤管等。

铁路、公路装卸油鹤管主要用于铁路油槽车和公路油罐汽车的装卸流体作业的专用设备。

从装卸型式上可分为上装上卸和下方装卸。
可输送有介质有原油、汽油、柴油、润滑油等石油产品;
也可输送浓硫酸、液化天然气、液化石油气、溶融硫磺、沥青、二硫化碳等化工产品。

鹤管主要由固定、回转、操作、平衡等机构和油管组成。
其中、回转机构(回转接头)是用锻钢或铝合金精心制造,内装复列球轴承,不锈钢特殊密封圈,它旋转灵活、密封性能可靠、经久耐用。

平衡系统有配重、扭簧、压簧、拉簧和丝杠以及液压和气动平衡等型式,均能以很小的力进行操作。

       旋转接头
  陆用流体装卸臂(鹤管)是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。
关键部件旋转接头,采用精密数控机床加工,内藏双滚道支承结构,转动灵活,轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯,保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。
密封圈采用增强聚四氟乙烯材料,内衬不锈钢弹性支承环、密封经抛光处理,具有优越的自润滑性及超强的耐腐蚀性。


 鹤管型号说明

  • 公称口径:按装卸臂液相管口径
  • 使用场所代码:用AL字母表示,用于火车或汽车槽车的装卸作业
  • 装卸位置代码: 1-顶部装卸 2-底部装卸
  • 旋转接头数量代码:计算液相管旋转接头 4-4个旋转接头 5-5个旋转接头
  • 气相管结构代码: 0-无气相管 1-上接式 2-下接式 3-上翻式 4-翻下式
  • 液相管结构代码: 1-上接式 2-下接式 3-上翻式 4-翻下式

 鹤管主要型号及其结构简图

 鹤管设计制造验收规范/标准

- HG/T21608-96
- H/QB1006-93
- GB12459-90
- GB 700
- GB 3077
- GB 8163
- JB755-85
- GB 308
- GB 3323-87
- DIN8563 T1
- DIN8563 T2
- DIN8563 T3
- GB985-88
- GB/T 8923-88
- GB/T 13384-92
《液体装卸臂》
《流体装载臂》制造部分
《钢制无缝管件》
《碳素结构钢技术条件》
《合金结构钢技术条件》
《输送流体用无缝钢管》
《压力容器锻件技术要求》
《滚动轴承钢球》
《钢熔化焊接接头射线照相和质量分级》
《焊接结构的长度和角度自由公差》
《焊接质量保证,对工厂要求》
《焊接结构的形状和位置自由公差》
《气焊手工电焊及气体保护焊焊缝坡口的基本形式与尺寸》
《涂装前钢材表面锈蚀和除锈等级》
《机电产品包装通用技术条件》

 鹤管结构组成

 鹤管产品特点

  • 双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;
  • 随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;
  • 装卸过程中,在槽车正常移动范围内与槽车随动;
  • 装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小;
  • 结构合理,以最小的臂尺寸,满足最合理的包络范围。

 陆用流体装卸臂主要参数

  • 适用介质:各种液态和气态产品
  • 公称口径:DN50 - DN150
  • 管道材质:碳钢、不锈钢、衬管
  • 设计温度:-196°C - 250°C
  • 设计压力:-0.08 Mpa - 6.0 Mpa
  • 工作包络范围
陆用流体装卸臂型号


 AL1401型陆用流体装卸臂

使用场合:槽车顶部敞口装载作业
管线接口向下
适用介质:原油、成品油、化工介质
工作压力:0.6Mpa ~ 2.5 Mpa
管道材质:20# / 304 / 316 / 铝



 AL1402型陆用流体装卸臂

使用场合:槽车顶部敞口装载作业
管线接口向上
适用介质:原油、成品油、化工介质
工作压力:0.6Mpa ~ 2.5 Mpa
管道材质:20# / 304 / 316 / 铝



 AL1403型陆用流体装卸臂

使用场合:槽车顶部敞口装卸作业
管线接口向上
适用介质:原油、成品油、化工介质
工作压力:-0.08Mpa ~ 2.5 Mpa
管道材质:20# / 304 / 316 / 铝


 AL1412型陆用流体装卸臂

使用场合:槽车顶部密闭装载作业
液相管线接口向上
适用介质:易挥发、有毒性的化工介质
工作压力:0.6Mpa ~ 2.5 Mpa
管道材质:20# / 304 / 316


 AL2503型陆用流体装卸臂

使用场合:火车底部密闭装卸作业
管线接口向上或侧向
适用介质:原油等流动性差的介质
工作压力:-0.08Mpa/自流
管道材质:20# / 304 铝质接头


 AL2504型陆用流体装卸臂

使用场合:火车底部密闭卸载作业
管线接口向上或侧向
适用介质:原油等流动性差的介质
工作压力:-0.08Mpa/自流
管道材质:20# / 304 铝质接头


 AL2543型鹤管

使用场合:汽车底部密闭装卸作业
管线接口侧向
适用介质:液化气、液氯、液氨等
工作压力:1.0Mpa ~ 4.0 Mpa
管道材质:20# / 304 / 316


 AL1512型鹤管

使用场合:火车顶部密闭装卸作业
液相管线接口向下或侧向
适用介质:液化气、液氯、液氨等
工作压力:0.6Mpa ~ 2.5 Mpa
管道材质:20# / 304 / 316


 AL1403液动泵型鹤管

使用场合:槽车顶部敞口卸载作业
气温高、介质易挥发
适用介质:轻质油
工作压力:-0.08Mpa
管道材质:20# / 304 / 铝质泵


 伴热型鹤管

使用场合:槽车顶部敞口装卸作业
介质流动性差,需加温、保温
适用介质:原油、渣油、沥青等
工作压力:-0.08Mpa ~ 2.5 Mpa
适用型号:AL1401(2)(3) AL2503(4)


 衬管型鹤管

使用场合:槽车顶部敞口装卸作业
管线接口向上或向下
适用介质:强酸、强碱等强腐蚀性介质
工作压力:-0.08Mpa ~ 2.5 Mpa
适用型号:AL1401 AL1402 AL1403


 无立柱型鹤管

使用场合:各种流体装卸环境
安装位置狭窄、不停产改造
适用介质:各种液体介质
工作压力:-0.08Mpa ~ 4.0Mpa
管道材质:以上所有形式装卸臂
